برای خرید تابلو برق ریتال، استعلام قیمت یا سفارش ساخت، سریع‌ترین راه تماس با واحد فروش ماست. کارشناسان ما پس از بررسی نیازهای شما، بهترین نوع تابلو برق ریتال را به شما معرفی و قیمت آن را اعلام می‌کنند. محاسبه قیمت تابلو برق های معمول نرم افزاری و فوری می‌باشد.

چرا از ما خرید کنید؟
سرعت در تحویل: اگر تابلو برق مورد نیاز شما در انبار موجود باشد، تحویل در تهران و البرز طی ۱ روز و در شهرستان‌ها طی ۲ روز انجام می‌شود. در صورت عدم موجودی بین 3 تا ده روز سفارش شما تولید میگردد.
تولید محصولات خاص سفارشی: در این مجموعه طراحی و ساخت انواع تابلو‌های ایستاده، دیواری، پیانویی و تابلو ها و باکس های خاص انجام میگردد. تیم فنی ما با استفاده از نرم های روز آماده طراحی و تولید انواع سفارش های شماست.
توان تولید محصولات با کیفیت و با IP های بالا: کلیه تولیدات این مجموعه از درجه کیفیت بالایی برخوردار می‌باشند. همچنین این مجموعه انواع تابلو های ایستاده با سطح حفاظت های :  IP42 / IP44 / IP54 / IP55 را تولید و در صورت درخواست گواهی تست های مذکور را ارائه میکند.

لیست قیمت و لیست تابلوهای آماده تحویل در ادامه این صفحه قابل مشاهده است. برای کسب اطلاعات بیشتر یا مشاوره رایگان، با ما تماس بگیرید.

خرید تابلو برق ریتال

ابعاد تابلو برققیمت
ارتفاع 210 x عرض 60 x عمق 6021،500،000 تومان
ارتفاع 210 x عرض 80 x عمق 6023،500،000 تومان
ارتفاع 210 x عرض 90 x عمق 6024،500،000 تومان
ارتفاع 210 x عرض 60 x عمق 8023،500،000 تومان
ارتفاع 210 x عرض 80 x عمق 8025،000،000 تومان
ارتفاع 210 x عرض 90 x عمق 8026،000،000 تومان
ارتفاع 210 x عرض 160 x عمق 60 (دو سلول)45،000،000 تومان

قیمت تابلو برق‌ طرح ریتال :

قیمت تابلو برق می‌تواند بسته به عواملی تغییرات زیادی داشته باشد. برای درک بهتر این موضوع و داشتن اطلاعات کافی برای خرید درست برخی از این عوامل رو در ادامه با هم بررسی می‌کنیم.

  • ابعاد تابلو برق: ابعاد تابلو برق رابطه مستقیم داره با متریال مصرفی میزان نفر ساعت کاری و میزان رنگ مصرفی و در نهایت قیمت تابلو برق؛ هرچه ابعاد بزرگتر قیمت بیشتر.

  • نوع طراحی (استاندارد یا سفارشی): تابلوهای سفارشی بدلیل نیاز زمان برای طراحی و یا پروسه تولید خاص و صرف زمان بیشتر و ... معمولا هزینه بیشتری دارند.

  • مواد مصرفی: جنس فلز (آهن یا استنلس استیل) ضخامت ورق و جنس یراق آلات نیز مستقیما باعث افزایش یا کاهش قیمت میشوند.

  • ویژگی‌های خاص: مثل ویژگی‌های ضد آب، ضد ضربه، یا داشتن سیستم‌های خاص می‌تواند بر قیمت اثر بگذارد.
    کیفیت ساخت : معمولا کیفیت رابطه مستقیمی با قیمت دارد. استفاده از متریال با کیفیت، کیفیت زیر سازی رنگ، خود رنگ کوره ای مورد استفاده و روش اجرای آن و .... همه می‌توانند بسته به کیفیت تاثیر زیادی روی قیمت داشته باشند.
    اگر در هنگام خرید موارد فوق را در نظر داشته باشید میتوانید خرید بهتری را داشته باشید.


لیست قیمت تابلو برق‌ ایستاده طرح ریتال :

قیمت های جدول فوق مربوط به ابعاد پر مصرف می‌باشند. در صورتی که تابلو مورد نظر شما در لیست بالا وجود ندارد با ما تماس بگیرید. همچنین قابل ذکر قیمت‌های فوق مربوط به یک بدنه تک سلولی می‌باشد. درصورتی که سفارش شما تابلو چند سلولی باشد قیمت ها بدلیل کاهش تعداد درب جانبی مورد نیاز کاهش پیدا میکند.
به طور مثال قیمت دو سلول تابلو برق عرض 80 که به هم وصل می‌شوند مبلغ 45،000،000 تومان می‌باشد و نه مبلغ 47،000،000 تومان. همچنین به سفارش با تیراژ بالا تخفیف پله کانی تعلق میگیرد.

سایر مشخصات تابلو ها :
بدنه‌های تولیدی از نوع درجه یک کاملا مستحکم و با کیفیت ساخت بالامی‌باشند
تابلو ها دارای سینی تجهیز، کابل بند، و تیرک های لازم جهت نصب سینی می‌باشند.
درکلیه درب های اصلی و جانبی، ورق سقف از فوم آب بندی استفاده می‌شود.
نوع بسته بندی نایلون حبابدار می‌باشد.
قفل و یراق از نوع تولید داخل با کیفیت استفاده میگردد.
برای اطلاع از سایر جزییات با ما در تماس باشید.

(سرعت در تحویل، کیفیت در ساخت)

معمولا تعدادی تابلو آماده در کارگاه ما موجود می‌باشد. سفارش و ارسال و تحویل این بدنه ها در تهران و کرج یک روزه میسر می‌باشد، و ارسال به شهرستان دو تا سه روزه می‌باشد.
لیست و عکس این بدنه ها به شرح زیر می‌باشد :

بدنه های طرح ریتال آماده تحویل (بروز رسانی :1403/06/10)

ابعاد بدنه تابلو برقتوضیحاتتعداد
(H*W*D) 210 x 80 x 60تابلو ایستاده PS40002
(H*W*D) 210 x 100 x 60تابلو ایستاده PS40001
در این بخش ما به مزایای این مدل تابلو برق ریتال از زبان خود کمپانی میپردازیم :

1) طراحی ماژولار امکان به‌روزرسانی‌های کارآمد را فراهم می‌آورد، گزینه‌های اتصال انعطاف‌پذیر، تنظیمات تقریباً نامحدود را فراهم می‌کند، همه این ها بر اساس یک سیستم استراکچر لوله‌ای شکل قوی با  16‌ خمکاری چرخه ای می‌باشد.

2)این چارچوب قادر است بارهای وزنی تا 1,500 پوندی (680 کیلو گرم) را روی صفحه تجهیز نصبی نگه دارد و قابلیت نصب چند سطحی را دارد که انعطاف‌پذیری بی‌نظیری را فراهم می‌کند.

3)الگوی سوراخ 25 میلی‌متری اجازه نصب اجزا و لوازم جانبی را در سه جهت - از طریق ارتفاع، عرض و عمق - می‌دهد که باعث بهره‌برداری حداکثری از فضا می‌شود (تا 30٪ فضای بیشتر در دسترس نسبت به تابلو برق های ایستاده سبک سنتی با ابعاد مساوی).

4)درب با یک چارچوب متصل تقویت شده است که شامل سوراخ‌ها با الگوی 25 میلی‌متری برای اتصال داکت‌ها، بست‌های کابلی، جیب‌های نقشه‌، سیم‌کشی و موارد بیشتر می‌باشد.

5)واشر آب بندی سقف با یک سری پیچ‌های چشمی، محکم شده است که مستقیماً به چارچوب تابلو پیچ میگردد، تا از ورود گرد و غبار و رطوبت محافظت کند.

نصل جدید تابلو برق های ایستاده ریتال همین مدل TS8 هستن. در این مدل شرکت ریتال کل ساختار سطون ها و متعلقات رو بروز رسانی کرده و طرح بسیار بهتری رو نسبت به مدل قبلی ارائه کرده است. با تغییر ساختار ستون ها میزان تحمل بار افزایش پیدا کرده و دسترسی ها و روش نصب پل ها و ستون ها بهبود یافته و از نظر ظاهری هم بسیار شکیل تر طراحی شده است.

مزایای تابلو برق ایستاده طرح ریتال TS8

تابلو برق ریتال TS8 یا  (RITTAL TS8  ENCLOSURES)

اجزای تابلو برق ریتال و محل نصب هر یک از این اجزا رو میتونید در عکس ببینید
نمونه تابلو برق ریتال ارزان قیمت و تیپ اقتصادی

تابلو برق ریتال PS 4000

در مدل تابلو برق ریتال PS 4000 یا (RITTAL PS 4000 ENCLOSURES) با استفاده از ستون هایی در تمامی وجوح تابلو برق که توسط اتصلات مخصوص به هم متصل شده‌اند، استراکچری مستحکم ایجاد می‌گردد. تمامی بخش‌های دیگر تابلو برق از جمله درب جلو، درب های جانبی، سینی تجهیزات و .... به این استراکچر پیچ می‌شوند.
این ستون ها در دو نوع گالوانیزه و با ورق روغنی تولید می‌گردند. در نوع روغنی پس از ساخت، روی استراکچر عملیات رنگ کوره‌ای الکترو استاتیک انجام میشه.

کیفیت بالا همراه با حداکثر فضای داخلی مفید، مونتاژ نامحدود به دلیل 24 ردیف سوراخ در شبکه 25 میلی‌متری، بدون نیاز به سوراخکاری دستی، به دلیل تقریباً 1000 سوراخ مربع و 1000 سوراخ گرد (برای تابلو های ایستاده) و همچنین 144 سوراخ در گوشه هایی که کار مونتاژ بیشتر مورد نیاز است.

تاییدیه ها و تایپ تست‌های بین المللی، گواهینامه‌هایی مطابق با استانداردهای جهانی و آزمایشات جامع که در آزمایشگاه ها انجام شده، تضمین می‌کنن که این محصول بسیار با کیفیت هست و نیاز های ما رو میتونه برآورده کنه.

این مدل تابلو برق طرح ریتال در دو مدل تولید می‌شوند:

    1- تابلو ریتال با ستون های گالوانیزه

    2- تابلو ریتال با ستون های روغنی


معمولا تفاوتی قیمتی زیادی بین این دو نوع وجود نداره. از آنجایی که معمولا نوسان قیمتی زیادی روی خرید مواد اولیه بدلیل نوسان نرخ ارز وجود داره قیمت فیکس و ثابتی رو نمیشه مشخص کرد. دلیل دیگه ای که وجود داره تفاوت در نیاز مشتریان هست. بطور مثال عوامل زیر تاثیر زیادی رو تعیین قیمت تابلو ریتال دارند که میتونه برای هر مشتری متفاوت باشند :

  • ضخامت ورق درب اصلی، پشتی و درب های جانبی

  • ضخامت ورق سینی تجهیز

  • نوع قفل انتخابی

  • حجم و تعداد سفارش

  • تک سلول یا چند سلولی بودن

  • نوع فوم آب بندی

  • درب ساده یا شیشه ای

  • کیفیت تولید و رنگ


به خاطر وجود دلایل ذکر شده بهترین و دقیق ترین راه جهت استعلام قیمت تماس با تیم فروش ما هست. بدلیل سیستم برآورد هزینه به صورت نرم افزاری سرعت پاسخ گویی و ارسال پیش فاکتور بالا بوده و ما تلاش مون رو انجام میدیم که در سریع ترین زمان ممکن پاسخ گوی مشتریان باشیم.

پل ها و ستون های تابلو برق ریتال را میتوان در تمامی جهات مونتاژ کرد

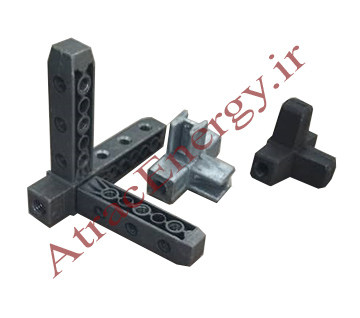

روش اتصال ستونها، سلول ها به هم و نحوه قرار گیری درب در تابلو برق ریتال رو میتونید در عکس ببینید

​همانطور که در عکس های بالا مشخص است هشت کانکشن ورودی پیچ (در قسمت سه کنجی گوشه ها) و جوش اضافی که در کنج‎ها وجود دارد یک اتصال قوی و قابل اطمینان را فراهم می‌کنند. در قسمت های بالا و پایین سه کنجی ها سوراخ‌های رزوه داری جهت نصب قلاب‌های حمل و نصب پایه تابلو برق تعبیه شده است.

همچنین نحوه قرار گیری براکت های نصب سینی تجهیز و نصب سلول های مجاور یکدیگر در عکس ها مشخص است. در عکس انتهایی نیز شما محل قرار گیری فوم آبندی و استراکچر تقویت درب تابلو برق رو مشاهده می‌کنید.

Rittal_PS_4000_Catalog_کاتالوگ_(AtracEnergy.ir).pdf

وجود پانچ‌های زیاد و در دسترس این امکان رو فراهم می‌کنه که در ارتفاعی به راحتی بتونید پل‌ها و ستون‌های مورد نیاز خودتون رو نصب کنید یا اینکه صفحه تجهیزات چند تکه با محل‌های نصب متفاوت داشته باشید. یا اینکه درب های هر دو سمت تابلو برق رو بازشو بسازید و با نصب دو سینی تجهیز به صورت پشت به پشت فضای بسیار بزرگی رو در اختیار داشته باشید.
نمونه تابلو برق ریتال با پایه و درب شیشه ای ساخته شده در کارگاه شرکت اترک انرژی رو میتونید در عکس مشاهده کنید

قیمت تابلو برق طرح ریتال PS 4000

تماس جهت مشاوره

جهت دریافت مشاوره رایگان و استعلام قیمت از طریق شماره‌های زیر با ما در تماس باشید.

یکی از رایج ترین، منعطف ترین و پرکاربرد ترین بدنه های مورد استفاده در صنعت برق نوع بدنه ریتال یا بهتره بگیم بدنه‌های تولیدی شرکت آلمانی ریتال هستن. تولیدات این شرکت در زمینه تابلو‌های برق جزو برترین محصولات تولیدی در این زمینه بوده و در تمامی بخش‌های صنعت برق کاربرد فراوان دارد.

شرکت ریتال در سال ۱۹۶۱ با هدف تولید انبوه تابلوهای استاندارد در کشور آلمان فعالیتش رو شروع کرد. در طول این سالها که شرکت شروع به کار کرده، توسعه و نوآوری بخش اصلی فعالیت‌های این شرکت بوده. امروزه، ریتال به عنوان یکی از بزرگترین تولید کننده‌های تابلو برق استاندارد در کل دنیا شناخته می‌شه.
در حال حاضر این شرکت بیش از هفت هزار نیروی آموزش دیده و متخصص در ۲۰ کارخانه تولیدی این شرکت مشغول فعالیت هستند. همچنین، ۴۰ شعبه و بیش از ۷۰ نمایندگی در سراسر دنیا به همراه ۲۰ مرکز تحویل در کشور آلمان وظیفه تأمین نیازهای مشتریان با بهترین خدمات را بر عهده دارند.

در ادامه با ما همراه باشید که دو مدل از پر استفاده ترین و معروف ترین تولیدات شرکت ریتال در زمینه تابلو های ایستاده را با هم بررسی و با آنها آشنا شویم. این دو مدل در کشور ما بسیار رایج و پر استفاده هستند. در این شرکت هر دو مدل این تابلو برق ها تولید میگردند.

معرفی و تاریخچه تابلو برق‌ ریتال :

در ویدئوی زیر شما می‌تونید مراحل مونتاژ بخش‌های مختلف تابلو برق ریتال را مشاهده کنید. همونطور که تو ویدئو مشخصه سیستم ساختاری تابلو ریتال بسیار توسعه پذیر و کاربردی هستش. شما براحتی می‌تونید نسبت به نیازی که دارید تابلو رو بسازید و هر تغییری که نیاز داشتید رو اعمال کنید.
منبع ویدئو

آموزش مونتاژ تابلو برق طرح ریتال

​از آنجایی که طیف گسترده از محصولات در دسته بندی تابلو برق ریتال قرار میگرند برای رسیدن به قیمت محصول مورد نظر بهتره در ابتدا با این محصولات و عوامل موثر بر قیمت آشنا بشیم.

شرکت ریتال انواع مختلفی از تابلو برق‌ها و محفظه‌ها را برای نیازهای صنعتی مختلف طراحی کرده است. برخی از دسته‌بندی‌های اصلی عبارتند از:

1- تابلوهای ماژولار و ایستاده (Modular and Freestanding Enclosures): این دسته شامل تابلو های ایستاده PS4000,  VX25 و TS 8 است که با طراحی ماژولار خود، بهینه‌ترین استفاده از فضا و امکان نصب در دو سطح را فراهم می‌کنند. این نوع تابلوها توسعه و انعطاف‌پذیری زیادی در نصب اجزای داخلی دارند.

2- تابلو دیواری (Wall-mounted Enclosures): شامل محفظه‌های کامپکت AX و محفظه‌های پلاستیکی و استیل که برای فضاهای کوچک‌تر طراحی شده‌اند. این محفظه‌ها با قابلیت نصب متنوع و ویژگی‌های مقاوم در برابر خوردگی، برای کاربردهای کنترلی و اتوماسیون صنعتی مناسب‌اند.

3- جانکشن باکس یا جعبه‌های تقسیم (Junction and Terminal Boxes): در انواع کوچک‌تر مانند جعبه‌های KX و PK برای اتصالات و ترمینال‌ها کاربرد دارند و از موادی مانند پلی‌کربنات و آلومینیوم ساخته می‌شوند. این محفظه‌ها برای محیط‌های صنعتی و فضاهای محدود مناسب هستند.

4- تابلوهای قطع‌کننده (Disconnect Enclosures): شامل محفظه‌های TS 8 که برای نصب دستگیره‌های اپراتوری در سیستم‌های صنعتی طراحی شده‌اند و انعطاف بالایی برای پیاده‌سازی در صنایع مختلف دارند.

5- رک‌های شبکه و سرور (Network and Server Enclosures): این نوع محفظه‌ها به‌طور خاص برای کاربردهای شبکه‌ای طراحی شده‌اند و انعطاف لازم را برای تجهیزات شبکه و سرور فراهم می‌کنند.

6- تابلو‌های فضای باز (Outdoor Housings): این محفظه‌ها برای استفاده در محیط‌های خارجی طراحی شده‌اند و با ویژگی‌های مقاوم در برابر شرایط سخت آب‌وهوایی مانند رطوبت و گرد و غبار، محافظت طولانی‌مدتی از تجهیزات فراهم می‌کنند.

7- تابلو استیل ضدزنگ و بهداشتی (Stainless Steel and Hygienic Design): برای صنایعی مانند صنایع غذایی و دارویی که نیاز به سطوح بهداشتی و مقاوم در برابر زنگ‌زدگی دارند.

این تنوع در محصولات به مصرف کنندگاه این امکان رو میده که تابلو برق متناسب با نیازهای خاص صنعتی و محیط کاری خود رو انتخاب کنند.

انواع تابلو برق‌ ریتال :
