در این مجموعه تولید انواع تابلو برق های بارانی و ضد آب دیواری، نیمه ایستاده و ایستاده با امکان اخذ و ارائه گواهی تست از آزمایشگاه انجام میگردد. ما در این این مجموعه تابلو هایی رو تولید میکنیم که بتوانید با اطمینان از داشتن حفاظت کافی در محیط بیرون نصب کنید. در صورتی که نیاز به گواهی نداشته باشین امکان درخواست تست پاشش آب در این مجموعه نیز میسر است. همکاران ما میتونن این تست رو در حضور خودتون انجام بدن یا اینکه فیلم تست رو برای شما ارسال کنیم.
طراحی مهندسی، تولید با دقت و کیفیت، تجربه ساخت مستمر این محصولات به ما این امکان رو میده محصولات رو با گارانتی به شما تحویل بدیم. در صورت نیاز به مشاوره در این رابطه کافیه با همکاران ما تماس بگیرید. همکاران ما همیشه آماده ارائه راهکار هستن، همچنین برآورد هزینه مالی بصورت نرم افزاری و آنی می‌باشد.

تابلو برق بارانی | خرید تابلو برق بارانی ایستاده و دیواری

تابلو برق ایستاده و دیواری بارانی IP54

لیست قیمت تابلو برق دیواری بارانی

لطفاً هنگام مقایسه قیمت‌های ما با سایر محصولات بازار، به کیفیت ساخت، ضخامت ورق، و دوام بدنه‌ها توجه کنید. محصولات ما برای ماندگاری و عملکرد بهتر طراحی شده‌اند، نه فقط قیمت پایین‌تر

برای بررسی دقیق درخواست خرید، مشاوره رایگان و دریافت قیمت تابلو برق‌های IP54  , IP55 , IP65 , IP66  با تماس بگیرید.

جهت دریافت مشاوره رایگان و استعلام قیمت از طریق شماره‌های زیر با ما در تماس باشید.

تابلو برق دیواری بارانی (ورق 2 و 1.5mm)  عرض 80    ارتفاع 100  عمق  20   قیمت : 15،000،000 تومان
تابلو برق دیواری بارانی (ورق 2 و 1.5mm)  عرض 70   ارتفاع 90    عمق 20   قیمت : 13،500،000 تومان
تابلو برق دیواری بارانی (ورق 2 و 1.5mm)  عرض 60    ارتفاع 80    عمق  20   قیمت : 4،300،000 تومان
تابلو برق دیواری بارانی (ورق 2 و 1.5mm)  عرض 50    ارتفاع 70    عمق  20   قیمت : 3،500،000 تومان
تابلو برق دیواری بارانی (ورق 2 و 1.5mm)  عرض 40    ارتفاع 60    عمق  20    قیمت : 2،900،000 تومان
بدنه های فوق دارای لبه آب برگردان و فوم آب بندی می‌باشند.

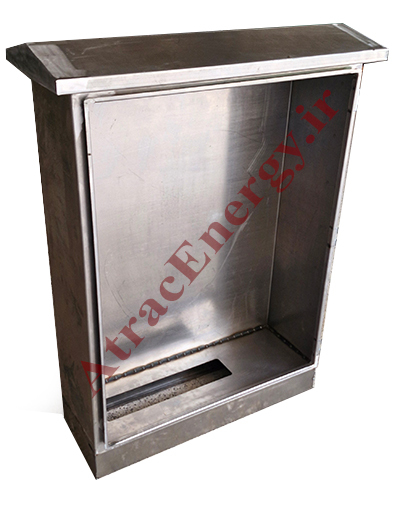

جنس تابلو برق بارانی

 تابلوهای برق بارانی عمدتاً در چهار جنس اصلی تولید می‌شوند:


  1. فولاد (ورق روغنی یا گالوانیزه)، آلومینیوم، استنلس استیل 304 یا 316 و پلیمرهای تقویت شده. فولاد (ورق روغنی یا گالوانیزه) با ضخامت 1.5 تا 3 میلیمتر، اقتصادی‌ترین گزینه برای محیط‌های صنعتی معمولی هستن و با پوشش 80 میکرونی رنگ کوره ای الکترو استاتیک، تا 25 سال در برابر خوردگی مقاومت هستند.

  2. آلومینیوم با دانسیته پایین (حدود 2.7 g/cm³) گزینه سبک‌وزنی است که خاصیت ضدزنگ ذاتی دارد و برای سایتها با محدودیت وزن مانند پشت بام‌ها مناسب است. استنلس استیل 316 با 2.5% مولیبدن، انتخابی ایده‌آل برای محیط‌های دریایی با غلظت بالای کلرید است، هرچند قیمت آن تا 3 برابر ورق آهنی می‌باشد.

  3. تابلوهای پلیمری از جنس پلی کربنات تقویت شده یا کامپوزیت‌های (Fiber Reinforced polimer) جدیدترین نسل محفظه‌های بارانی هستند. این مواد با ضریب انبساط حرارتی پایین (حدود 65x10-6/°C) در برابر تغییرات شدید دمایی (-40°C تا +120°C) مقاومند و به دلیل خاصیت دی‌الکتریک ذاتی، ایمنی الکتریکی بالاتری ارائه می‌دهند.

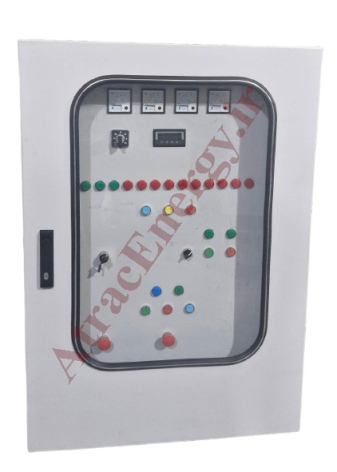

ساخت تابلو برق بارانی با درب شیشه ای

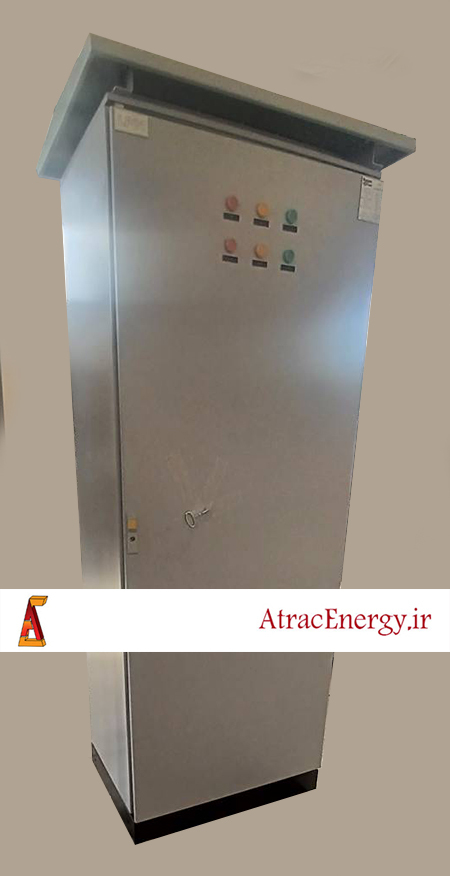

تابلو برق بارانی IP54

تابلو برق با استاندارد IP54، به عنوان یک محافظ مطمئن در محیط‌هایی با پاشش آب و گرد و خاک متوسط، طراحی شده است. عدد 5 به معنای مصونیت کامل در برابر نفوذ گرد و غبار و عدد 4 محافظت در برابر پاشش آب از تمامی جهت هاست. این ویژگیها، این تابلو را به انتخابی ایده‌آلی برای فضاهایی که در معرض پاشش های آب با حجم و فشار کم هستند یا محیط‌هایی که دارای گرد و خاک و  ریز، گرد هستند، کرده است.
تفاوت اصلی این تابلوها با مدلهای معمولی در طراحی درب، بدنه، قفل و آبندی آنهاست.  تابلو های IP54 با استفاده از فوم های آبندی و قفل‌های محکم با کیفیت، یک سیستم آبندی ایجاد می‌کند.

استاندارد IP54 برای تست در برابر پاشش آب مشخصی دارد که بر اساس استاندارد بین‌المللی (IEC 60529) تعریف شده است.

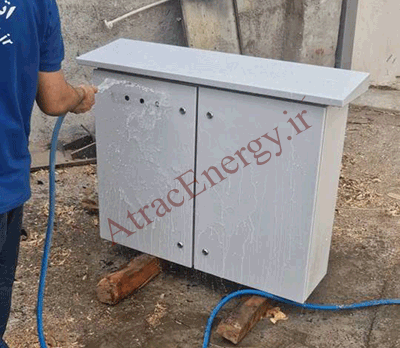

میزان و نحوه پاشش آب در تست IP54 :

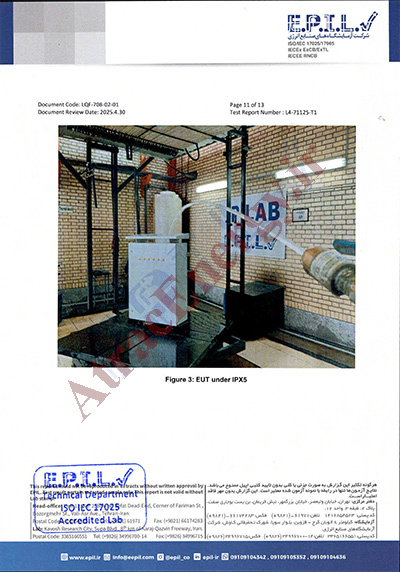

نوع پاشش، پاشش آب از تمامی جهات است . این تست شبیه به شرایط باران یا پاشش ناشی از شستشو است. در این تست از یک نازل استاندارد با سوراخ‌های نیمگرد استفاده می‌شود. حجم آب جریان آب ۱۰ لیتر در دقیقه است. فشار آب باید در محدوده ۸۰ تا ۱۰۰ کیلوپاسکال (تقریباً ۰.۸ تا ۱ بار) تنظیم شود. نازل باید بین ۲ تا ۳ متر از تابلو فاصله داشته باشد.
مدت زمان تست: این پاشش باید به مدت حداقل ۵ دقیقه ادامه یابد.
نکته کلیدی این است که تابلو باید در تمامی جهات و زوایای ممکن تحت این پاشش قرار گیرد. یعنی نازل باید حول محورهای مختلف چرخانده شود تا از هر زاویه‌ای (حتی از بالا و پایین) به تابلو آب پاشیده شود.

پس از این تست، نباید هیچ مقدار آبی که به عملکرد تجهیزات الکتریکی آسیب برساند، به داخل محفظه نفوذ کرده باشد. ممکن است مقدار بسیار ناچیزی آب نفوذ کند، اما این آب نباید روی عملکرد ایمن و عادی تجهیزات تأثیر بگذارد یا باعث ایجاد اتصال کوتاه شود.

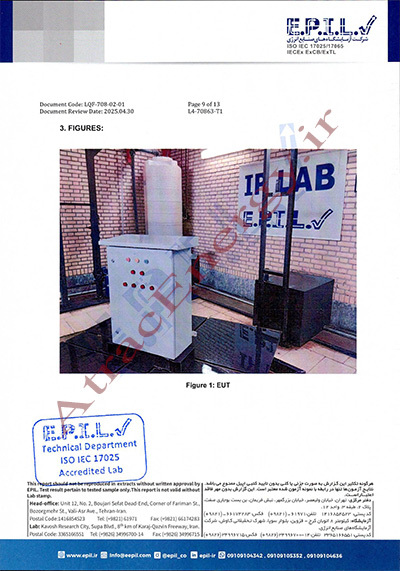

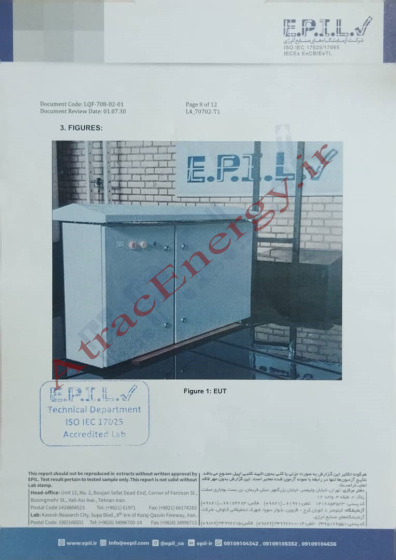

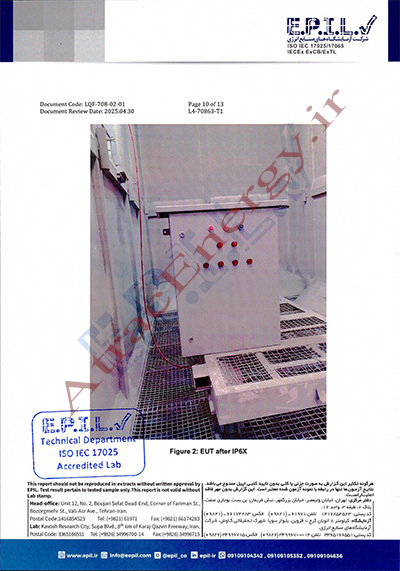

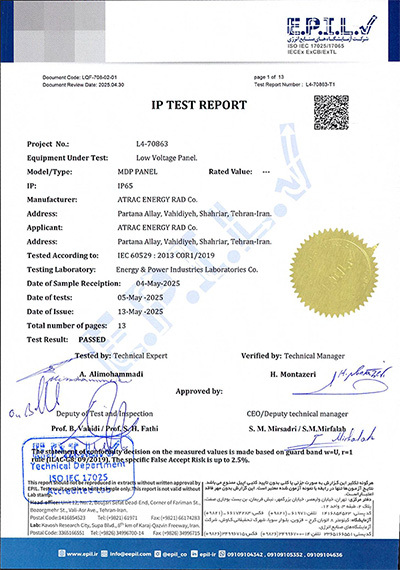

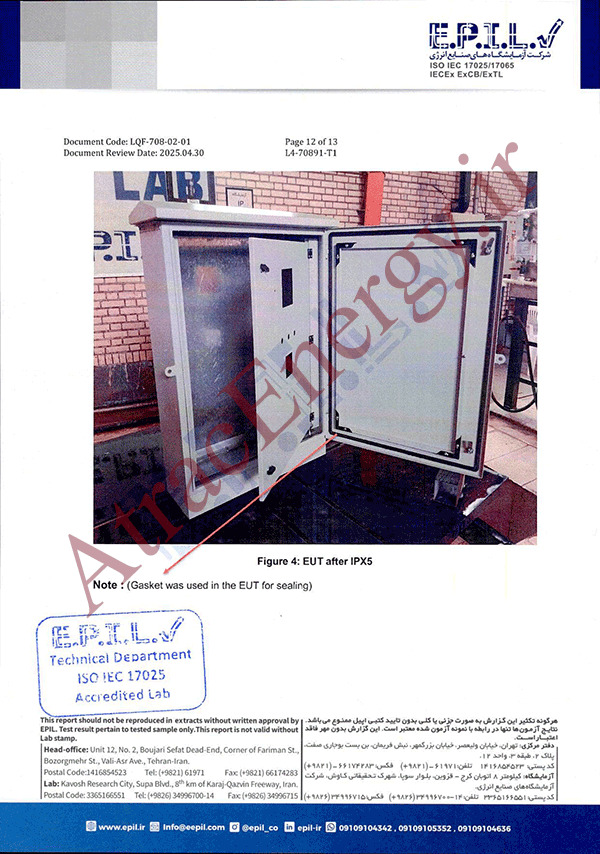

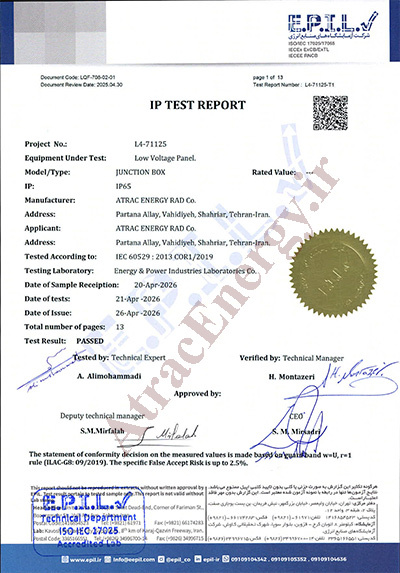

گواهی تست IP54 اپیل تابلو برق

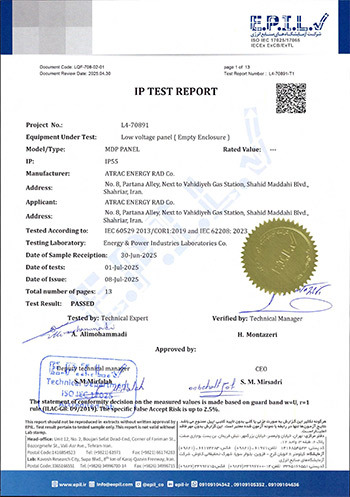

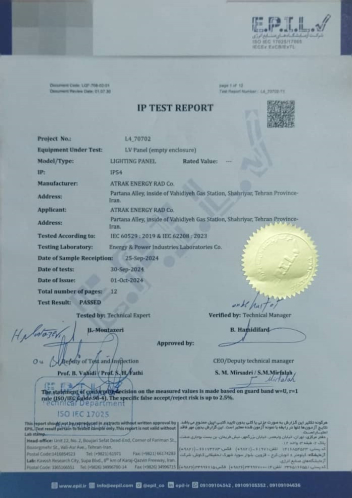

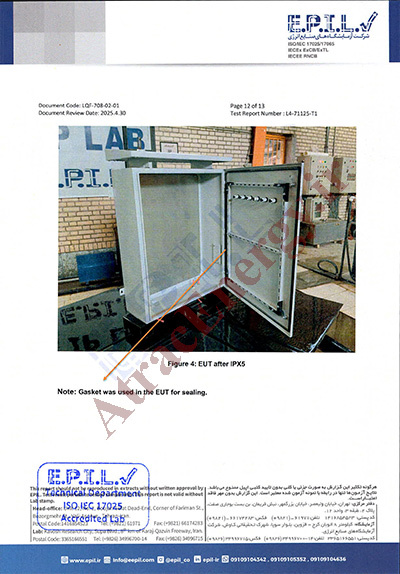

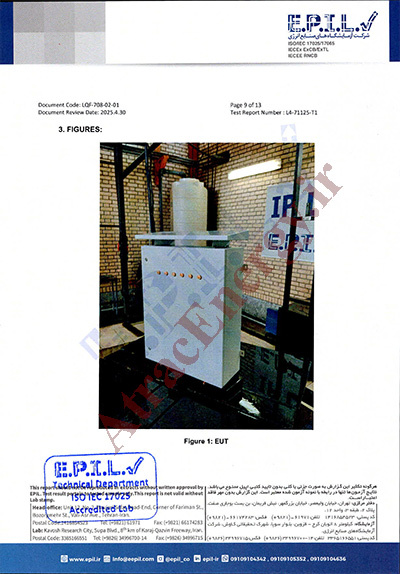

تابلو برق دارای گواهی تست IP54 اپیل

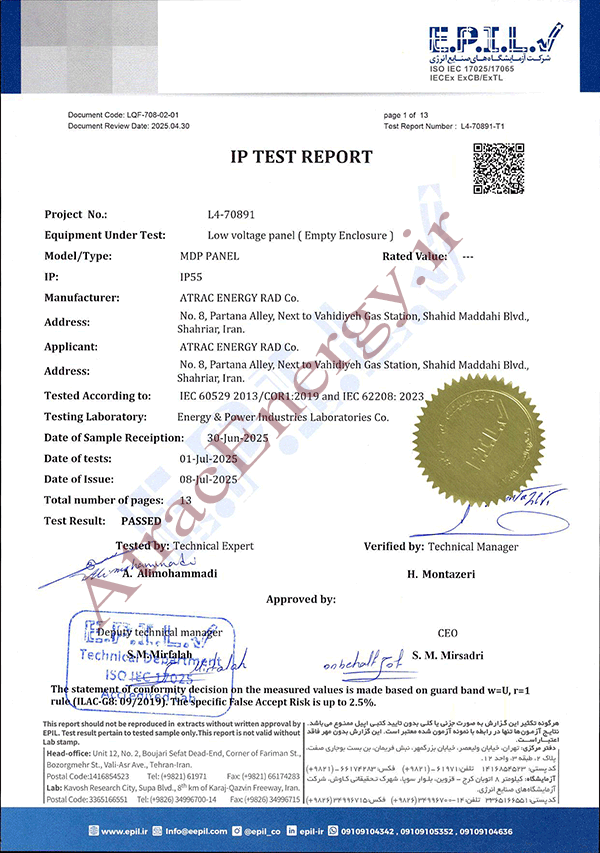

تابلو برق بارانی IP55 (شرایط، نحوه تست و الزامات فنی بر اساس استاندارد IEC)

تابلو برق بارانی IP55 حفاظت در برابر خاک مشابه با IP54 دارن ولی حفاظت در برابر آب آنها بیشتره. این تابلو ها برای نصب در محیط‌های بیرونی، صنعتی و مرطوب با پاشش آب متوسط به بالا طراحی می‌شن. وظیفه این تابلو‌ها جلوگیری از نفوذ گردوغبار مضر و پاشش آب از تمامی جهات است. درجه حفاظت IP مطابق استاندارد بین‌المللی IEC 60529 تعریف میشه؛ عدد اول (5) نشان می‌ده نفوذ گرد و غبار به‌صورت محدود و بدون اختلال در عملکرد مجاز است. عدد دوم (5) بیانگر مقاومت در برابر پاشش آب با فشار کم از هر جهت می‌باشد.
این تابلوها رو معمولاً از ورق آهنی یا استنلس استیل با ضخامت 1.5 تا 2 میلی‌متر با پوشش رنگ پودری الکترواستاتیک حداقل 60 تا 80 میکرون ساخته میشن. وظیفه آبندی رو در این تابلو ها، نوارهای آب‌بندی، گلندهای استاندارد ضد آب، قفل‌های فشاری و سقف های شیبدار انجام میدن. محدوده دمای کاری متداول این تابلوها هم بین 25- تا 60+ درجه سانتی‌گراد در نظر گرفته میشه.

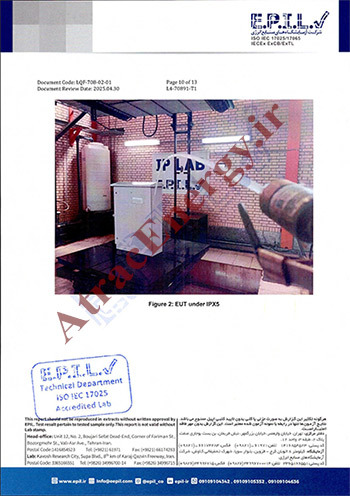

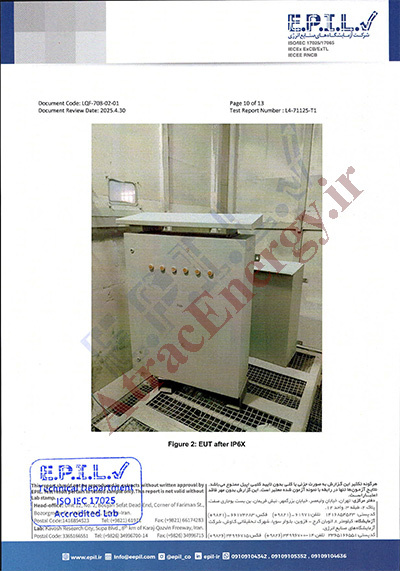

​روش تست تابلو برق IP55 هم دقیقاً بر اساس الزامات استاندارد IEC 60529 انجام میشه. تو آزمون گردوغبار، تابلو داخل اتاق تستی حاوی پودر تالک با چگالی تقریبی 2 کیلوگرم بر مترمکعب قرار داده میشه و به مدت 8 ساعت تست انجام میشه. پس از پایان آزمون، میزان نفوذ نباید به حدی باشد که عملکرد ایمن تجهیزات داخلی مختل بشه.

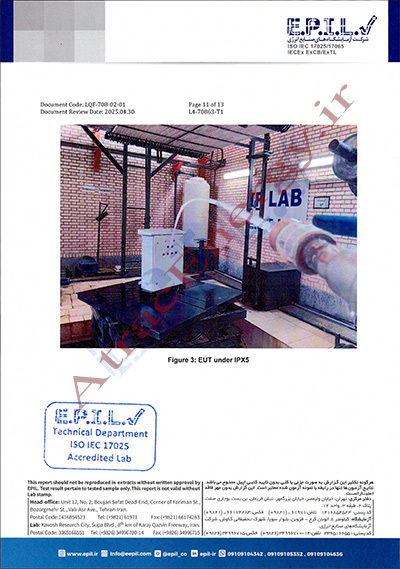

تو آزمون پاشش آب برای درجه حفاظت IP55، از نازل با قطر 6.3 میلی‌متر استفاده میشه؛ آب با دبی تقریبی 12.5 لیتر در دقیقه و فشار حدود 30 کیلوپاسکال از فاصله 2.5 تا 3 متری به مدت حداقل 3 دقیقه (یا حداقل 1 دقیقه به ازای هر متر مربع از سطح بدنه) از تمامی جهات به تابلو پاشیده میشه.
بعد از تست، وجود هرگونه آب که باعث خطر اتصال کوتاه یا کاهش سطح عایقی باشه باعث میشه تست مردود باشه.

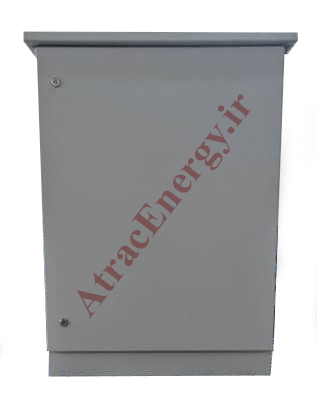

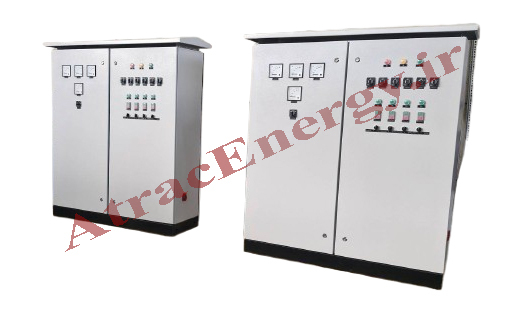

تابلو برق بارانی ایستاده

تابلو برق بارانی ایستاده یکی از بهترین گزینه‌ها برای حفاظت از تجهیزات الکتریکی در محیط‌های روباز، صنعتی و شرایط آب‌وهوایی سخته. این نوع تابلو با طراحی مهندسی‌شده، میتونه از نفوذ باران، گرد و غبار و رطوبت جلوگیری کنه و باعث افزایش طول عمر تجهیزات داخلی میشه. استفاده از ورق فولادی با ضخامت مناسب، رنگ پودری الکترواستاتیک و آب‌بندی استاندارد، تابلو برق بارانی ایستاده را به انتخابی مطمئن برای کارخانه‌ها، نیروگاه‌ها، پروژه‌های عمرانی و تأسیسات شهری تبدیل کرده.

اگر به تابلو برق بارانی ایستاده نیاز دارین این عوامل رو حتما بررسی کنید:

  • درجه حفاظت IP42, IP44, IP54, IP54 , ...
  • کیفیت جوشکاری
  • نوع درزگیر
  • استحکام بدنه
  • قابلیت نصب تجهیزات مختلف
  • اعتبار و نمونه تولیدات سازنده

طراحی اصولی این تابلوها می‌تونه محافظت در برابر عوامل محیطی، دسترسی آسان برای تعمیر و نگهداری را نیز فراهم کنه. امکان تولید در ابعاد سفارشی، نصب پایه، سقف شیب‌دار و تجهیزات جانبی هر کدوم نیاز به تجربه کافی داره که بتونه کارایی لازم رو داشته باشه.
اگر قصد خرید تابلو برق بارانی ایستاده را دارین، انتخاب تولید کننده‌ای که از متریال باکیفیت، استانداردهای روز و کنترل کیفیت دقیق استفاده می‌کند، نقش مهمی در کاهش هزینه‌های تعمیرات و افزایش ایمنی سیستم برق خواهد داشت.
ما در مجموعه اترک انرژی تلاش میکنیم با تولید تابلو برق بارانی ایستاده در ابعاد سفارشی، استفاده از ورق‌های باکیفیت، رنگ الکترواستاتیک مقاوم و رعایت استانداردهای فنی، محصولی بادوام و مناسب برای انواع کاربردهای صنعتی و فضای باز ارائه بدیم. این تابلوها با تمرکز بر کیفیت ساخت، دوام و عملکرد مطمئن، گزینه‌ای مناسب برای پروژه‌های حرفه‌ای محسوب میشن. تو همین هفحه میتونید عکس نمونه های تولید شده و گواهی های اخذ شده این محصولات رو ببینید.

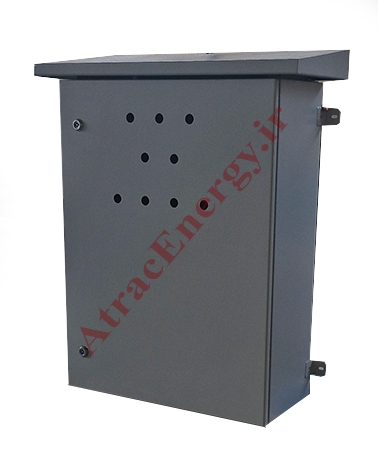

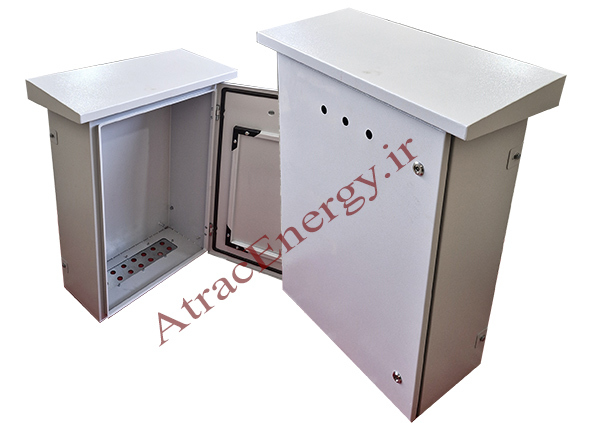

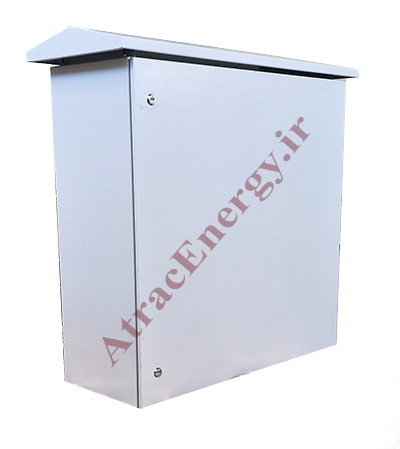

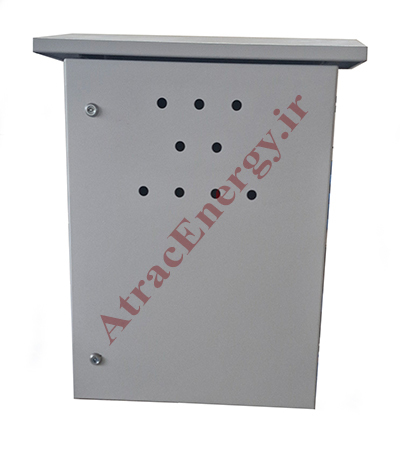

تابلو برق بارانی دیواری

تابلو برق بارانی دیواری؛ انتخابی مطمئن برای نصب در فضای باز
این تابلوها برای محافظت از تجهیزات الکتریکی در محیط‌هایی طراحی شده است که در معرض بارندگی، رطوبت، گردوغبار و تغییرات دمایی قرار دارند. این تابلوها به دلیل نصب آسان روی دیوار، فضای کم مورد نیاز و دسترسی سریع به تجهیزات داخلی، در صنایع، کارخانه‌ها، ساختمان‌های تجاری، ایستگاه‌های پمپاژ، سیستم‌های روشنایی و پروژه‌های زیرساختی کاربرد فراوانی دارن. یک تابلو برق استاندارد علاوه بر حفاظت از تجهیزات، باعث افزایش ایمنی، کاهش احتمال خرابی و افزایش عمر مفید سیستم برق تو بلند مدت میشه.

عملکرد مناسب یک تابلو برق بارانی تنها به ظاهر آن وابسته نیست؛ کیفیت طراحی و جزئیات ساخت اهمیت بسیار بیشتری دارد. استفاده از ورق فولادی با ضخامت استاندارد، آب‌بندی دقیق، رنگ پودری الکترواستاتیک مقاوم در برابر خوردگی، لولای صنعتی، قفل ایمن و درجه حفاظت IP55 یا IP66 از ویژگی‌هایی هستند که دوام تابلو را در شرایط سخت محیطی تضمین می‌کنند. همچنین طراحی داخلی مناسب، نصب و سیم‌کشی تجهیزات را ساده‌تر کرده و عملیات سرویس و نگهداری را با سرعت و ایمنی بیشتری امکان‌پذیر می‌سازد.

تو اترک انرژی با تکیه بر دانش فنی و تجربه در ساخت تابلوهای برق صنعتی، تابلو برق بارانی دیواری را در ابعاد و مشخصات سفارشی تولید می‌کند. تمامی مراحل تولید، از انتخاب مواد اولیه تا مونتاژ و کنترل کیفیت، با هدف ارائه محصولی بادوام، ایمن و منطبق با نیاز پروژه انجام می‌شود. اگر به دنبال خرید تابلو برق بارانی دیواری با کیفیت ساخت بالا، قابلیت سفارشی‌سازی و عملکرد مطمئن در محیط‌های روباز هستید، محصولات اترک انرژی می‌توانند پاسخگوی نیاز پروژه‌های صنعتی، عمرانی و تأسیساتی شما باشند.

تابلو برق واترپروف یا ضد آب (بارانی) چگونه ساخته می‌شود؟

تابلو برق ضد آب می‌توانند از اجناس مختلفی مثل ورق آهن، ورق استنلس استیل، آلومینیوم یا پی وی سی تولید شوند. در این بخش ما به روش تولید بدنه‌های آهنی یا استنلس استیل می‌پردازیم.
تابلو برق بارانی در اترک انرژی به این روش تولید می‌شوند:

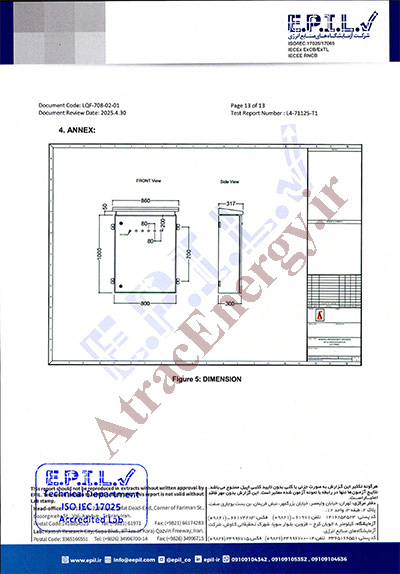

در ابتدا سطح حفاظت (IP 54, IP55, IP 65, …) و ابعاد مورد نظر کارفرما رو مشخص می‌کنیم. در ادامه تیم طراحی شروع به طراحی نقشه‌های نما و مکانیکال می‌کنند. پس از تایید شدن این نقشه ها توسط تیم فنی کارفرما استارت پروسه فلزکاری خورده می‌شود. در این مرحله بدنه مطابق با ظوابت حفاظت مورد نیاز ساخته می‌شوند. در این مجموعه تابلو برق های ضد آب رو بصورت کاملا بدون درز جوشکاری و ساخته می‌شوند.

در ادامه هم بدنه های تولیدی به واحد شستشو و رنگ میروند. پس از رنگ، قسمت‌های مختلف بدنه ها به هم مونتاژ شده و آماده مرحله تست میشوند. در صورت نیاز به تاییدیه آزمایشگاه بدنه به آزمایشگاه ارسال می‌شوند و در غیر این صورت تست مشابه در همین مجموعه انجام می‌شود. پس از پاس شدن تست مورد نیاز بدنه‌ها بسته بندی و ارسال می‌شوند.

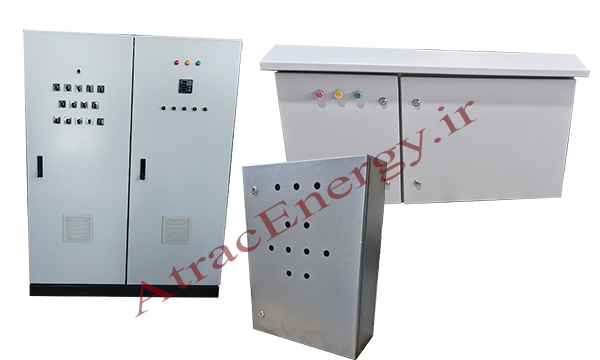

انواع تابلوهای برق بارانی و کاربردهای تخصصی آنها

تابلوهای برق بارانی در دو دسته اصلی تابلوهای دیواری (Wall-Mounted) و تابلوهای ایستاده (Freestanding) طراحی می‌شوند. مدلهای دیواری با ضخامت بدنه 1.5 تا 3 میلیمتر از ورق روغنی یا گالوانیزه و یا استنلس استیل (گرید 304 و 316 برای محیطهای دارویی و دریایی) ساخته شده و معمولاً دارای دربهای لولایی با قفل ضد آب (Vater-Proof IP65) هستند. این تابلوها برای نصب در فضای باز روی دیوارهای خارجی ساختمانها یا دکلهای مخابراتی ایده‌آلند.
در مقابل، تابلوهای ایستاده با ابعاد بزرگتر با پایه‎های فلزی تقویت شده (ضدزلزله تا 8 ریشتر مطابق استاندارد IEC 61439-3) برای پروژههای صنعتی بزرگ مانند پستهای فرعی یا نیروگاه‌های خورشیدی کاربرد دارند.
برخی مدلهای پیشرفته مجهز به سیستم خنک کننده هیبریدی (ترموالکتریک + فنهای IP68) هستند که امکان استفاده در دمای تا 70°C را فراهم میکند.

جهت دریافت مشاوره رایگان و استعلام قیمت از طریق شماره‌های زیر با ما در تماس باشید.

اگه امروزه استفاده از تجهیزات برقی و الکترونیکی بخش جدایی ناپذیر و بسیار پر اهمیت زندگی انسان ها شده. در این راستا برای عملکرد درست و حفاظت از این تجهیزات و سیستم ها راهکار بدست آمده تولید و استفاده از تابلو برق ها بوده. امروزه بسته به محیط و درجه حفاظت مورد نیاز انواع مختلفی از تابلو برق ها ساخته می‌شوند.
 تابلو برق های بارانی که موضوع بحث ما، راهکاری هستن که برای حفاظت تجهیزات در محیط های بیرون. این تابلوها با بهره‌گیری از بدنه‌های آبندی شده از تجهیزات الکتریکی در برابر باران، برف، گردوغبار و حتی شستشو با فشار آب محافظت می‌کنند. تابلو هایی که مطابق استاندارد IP65 (IEC 60529) تولید شده باشند، نه ‌تنها ضد نفوذ ذرات گردوغبار هستند، بلکه می‌توانند جریان آب با فشار کم را از تمام جهات تحمل کنند.
تمایز کلیدی تابلوهای بارانی، درزگیری آنهاست. هم بدنه‌ باید کاملا بدون درز ساخته شود و هم در قسمت های بازشو مثل درب ها از گسکت‌های سیلیکونی، یا فوم های آبندی مقاوم در برابر UV و تغییرات دمایی (-40°C تا +120°C) استفاده می‌شود.
این ویژگی در محیط‌های صنعتی مانند پالایشگاه‌ها، کارخانه ها، سایت‌های ساختمانی یا تأسیسات ساحلی که در معرض نمک و رطوبت بالا هستند، حیاتی است. برخلاف تابلوهای معمولی، مدل‌های بارانی اغلب مجهز به سیستم‌های تهویه غیرفعال (Passive Ventilation) با فیلتر ضد آب هستند که از ایجاد میعان جلوگیری می‌کند.
